| 載台重量 |
約450KG |
| 外觀尺寸 |
2.9M(L)(含側邊模組)*1.6M(W)*2.1M(H) (含輪高) |
| 供應額定電壓 |
110/220V |
| 功能 |
1. 2D/3D Antenna Pattern 量測
2. 802.11a+b+g+n Throughput量測
3.TRP / TIS 量測 |
| 隔離度 |
100dB @ 800MHz~6000MHz |
| 靜域大小 |
30cmx30cm +/- 0.5dB |
- 體積小2.9M(L)(含側邊模組)*1.6M(W)*2.1M(H) (含輪高)不佔空間,可置於辦公室內.
- 底座附加輪子,可輕易移動位置.
- 專利組裝方式便於安裝與拆遷(安裝或拆卸約1.5 hr).
- 採用Emerson & Cuming吸波材料.

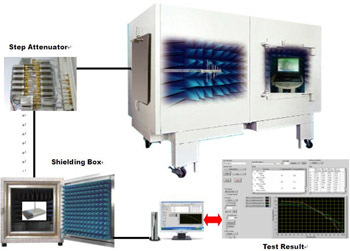

- 整套測試系統皆由TRC獨立開發,測試軟體可支援各大廠牌之儀器並提供客製化服務.
- 發射天線端&轉桌以模組化設計,方便維護及將來升級新的測試項目.
- 提供多種自動化測試項目(2D/3D antenna pattern, GSM/WCDMA/CDMA/TD-SCDMA/BT TRP/TIS for free space with phantom ,Wlan(802.11 a/b/g/n) & BT throughput for HP/DELL/Acer spec. ,DTV/GPS sensitivity measurement, EMI above 1GHz)供客戶選擇
|
|
Total radiated power (TRP),
Total isotropic sensitivity (TIS)
Effective isotropic radiated power (EIRP)
Effective isotropic sensitivity (EIS)
Near-horizon partial radiated power (NHPRP)
Near-horizon partial isotropic sensitivity (NHPIS).
可以與標準的電波暗室進行環境比對 , 提供一個模擬的環境 , 可以減少到外部實驗室測試的時間 |
特性
| 最小測試頻率 |
700 MHz |
| 最大測試頻率 |
6 GHz |
| 系統天線頻率範圍 |
700 MHz - 6 GHz
Measurement Antenna Model 3164-04 or equivalent |
|
結構規格
| 重量 |
680 kg ( 1,499.13 lb ) |
 |
| 測試距離 |
1.5 m (4.92 ft) |
| 旋轉台 |
精準度 0.2 deg
解析度 0.1 deg |
| 系統電源需求 |
208-240 VAC
50-60 Hz 10A
NEMA 6-15 |
| 待測物電源需求 |
115/230 VAC
50-60 Hz 5A
NEMA 5-15 |
| 隔離效果 |
90 dB |
|
|
