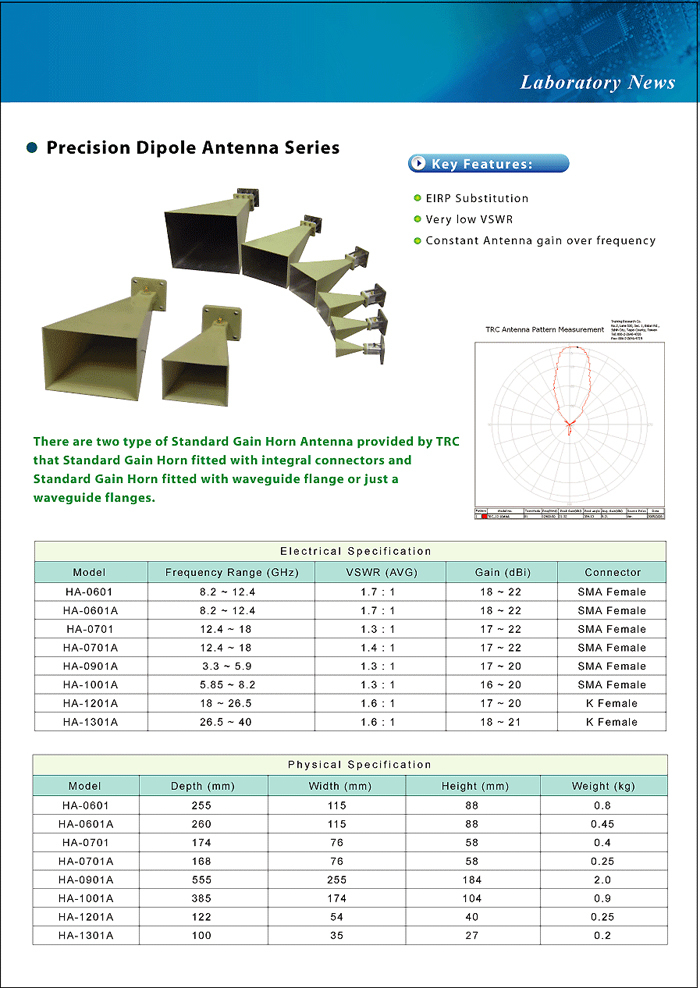

 標準增益號角天線
主要特色
- EIRP 量測參考鍵
- 低駐波比
- 固定天線增益在各操作頻率
|
| 電性規格 |
| 型號 |
頻率範圍(GHz) |
駐波比 (AVG) |
增益 (dBi) |
阻抗 |
| HA-1101A |
2.2 ~ 3.3 |
<1.4 : 1 |
10 ~ 12 |
50Ω |
| HA-0902A |
3.3 ~ 4.9 |
<1.4 : 1 |
11 ~ 13 |
50Ω |
| HA-1002 |
4.9 ~ 7.1 |
<1.5 : 1 |
11 ~ 13 |
50Ω |
| HA-1201A |
18~26.5 |
<1.4 : 1 |
11 ~ 13 |
50Ω |
| HA-1301A |
26.5~40 |
<2.5 : 1 |
11 ~ 13 |
50Ω |
| 物理規格 |
| 型號 |
深度 (mm) |
寬度 (mm) |
高度 (mm) |
重量 (kg) |
RF 接頭 |
| HA-1101A |
183 |
143 |
155 |
1.6 |
SMA 母頭 |
| HA-0902A |
135 |
92 |
150 |
0.8 |
N 母頭 |
| HA-1002 |
93 |
65 |
73 |
0.2 |
SMA 母頭 |
| HA-1201A |
40 |
50 |
120 |
0.2 |
SMA 母頭 |
| HA-1301A |
49 |
49 |
120 |
0.2 |
SMA 母頭 |
 號角天線

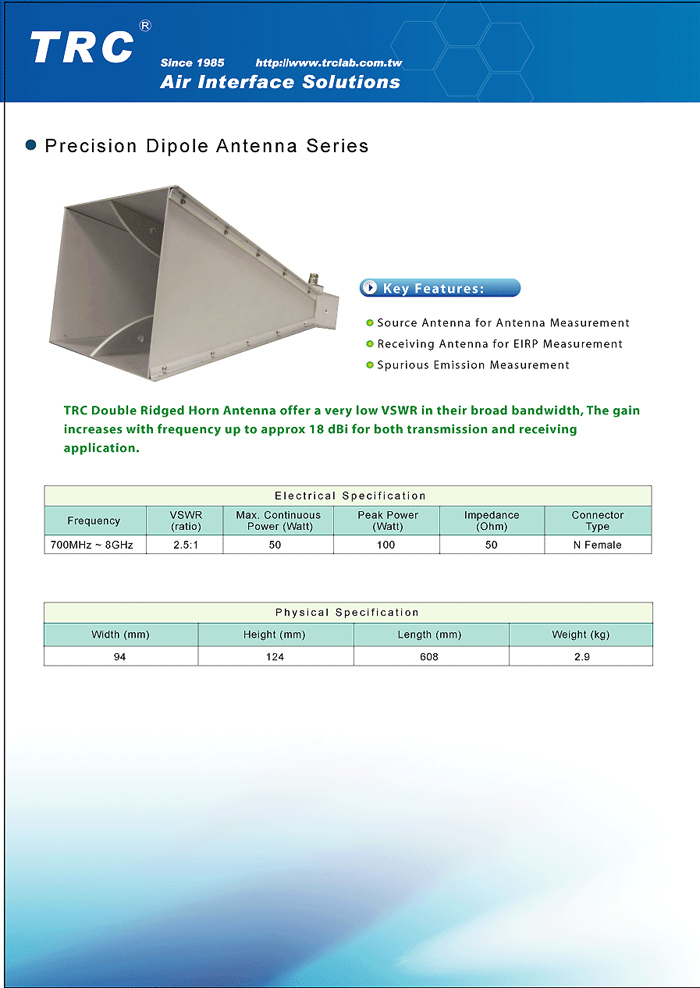

HA-0502 雙脊號角天線
主要特色
- 操作頻率在700 MHz – 8 GHz
- 在天線量測時可作為天線發射端
- 在EIRP量測時可作為天線接收端
- 可用來測量雜訊輻射量
HA-0502 在它的寬頻帶擁有非常低的VSWR (駐波比). 增益隨著頻率的增加而上升，最高可達大約18dBi 對於傳輸與接收的應用.
| 電性規格 |
| 頻率(GHz) |
VSWR (AVG) |
最大連續功率 (Watt) |
阻抗 |
| 0.7 ~ 8 |
<2.5 : 1 |
200 |
50Ω |
| 物理規格 |
| 寬度(mm) |
高度(mm) |
長度(mm) |
重量(kg) |
RF 接頭 |
| 270 |
180 |
420 |
2 |
N 母頭 |
 HA-0707 四脊號角天線
主要特色
- 操作頻率在700 MHz – 7 GHz
- 在天線量測時可作為天線發射端
- 在EIRP量測時可作為天線接收端
- 可用來測量雜訊輻射量
- 水平與垂直極化的量測
HA-0707 由2個擺放相對位置互為正交之輸入裝置所構成，可被用於線性與圓極化。在操作頻率下，此裝置的增益穩定。
| 電性規格 |
| 頻率(GHz) |
VSWR (AVG) |
最大連續功率 (Watt) |
阻抗 |
| 0.7 ~ 7 |
<2.5: 1 |
200 |
50Ω |
| 物理規格 |
| 寬度(mm) |
高度(mm) |
長度(mm) |
重量(kg) |
RF 接頭 |
| 320 |
320 |
630 |
6 |
N 母頭 |
HA-1201A四脊號角天線
|
主要特色
- 操作頻率在18Hz –26.5 G
- 在天線量測時可作為天線發射端
- 在EIRP量測時可作為天線接收端
- 可用來測量雜訊輻射量
- 水平與垂直極化的量測
|
|
| 電性規格 |
| 頻率(GHz) |
VSWR (AVG) |
最大連續功率 (Watt) |
阻抗 |
| 18~26.5 |
<1.4:1 |
200 |
50Ω |
| 物理規格 |
| 寬度(mm) |
高度(mm) |
長度(mm) |
重量(kg) |
RF 接頭 |
| 40 |
50 |
120 |
0.002 |
SMA母頭 |
HA-1301A四脊號角天線
|
主要特色
- 操作頻率在26.5Hz –40 G
- 在天線量測時可作為天線發射端
- 在EIRP量測時可作為天線接收端
- 可用來測量雜訊輻射量
- 水平與垂直極化的量測
|
|
| 電性規格 |
| 頻率(GHz) |
VSWR (AVG) |
最大連續功率 (Watt) |
阻抗 |
| 26.5~40 |
<2.5:1 |
200 |
50Ω |
| 物理規格 |
| 寬度(mm) |
高度(mm) |
長度(mm) |
重量(kg) |
RF 接頭 |
| 49 |
120 |
49 |
0.002 |
SMA母頭 |
|
|
|
|
|
