巴特勒矩陣

巴特勒矩陣是用於波束形成模擬信號通道的組件。
束在一個平面沿著特定的方向轉向且擁有多路徑類似的功能,控制波束成形的相位以達到MIMO環境。



Dual Band 2x2 Butler Matrix 690MHz to 6GHz






Model

BM2X2

Frequency range

690MHz to 6000MHz

Dimensions

94.1(L)X 47.3(W)X24(H) mm

Weight

5g/PCS

Impedance

50Ω nominal

RF Connectors

SMA Female

RF Input Power

5 Watt Maximum

VSWR

1.2:1 Typical

1.6:1 Maximum

Insertion Loss

5 dB Typical 10 dB Max

Isolation

30 dB Typical

25 dB Minimum

Operating Temperature

-20°C to 70°C




Dual Band 4x4 Butler Matrix Wi-Fi 6E





Model

BM4X4-WIFI6E

Frequency range

2.4GHz~ 7.125 GHz

Dimensions

94.1(L)X 47.3(W)X24.75(H) mm

Weight

150g

Impedance

50Ω nominal

RF Connectors

SMA Female *8

RF Input Power

5 Watt Maximum

VSWR

1.15:1 Typical

1.5:1 Maximum

Insertion Loss

7dB Typical; 10dB Maximum

Isolation

20 dB Typical

25 dB Minimum

Operating Temperature

-20°C to 70°C

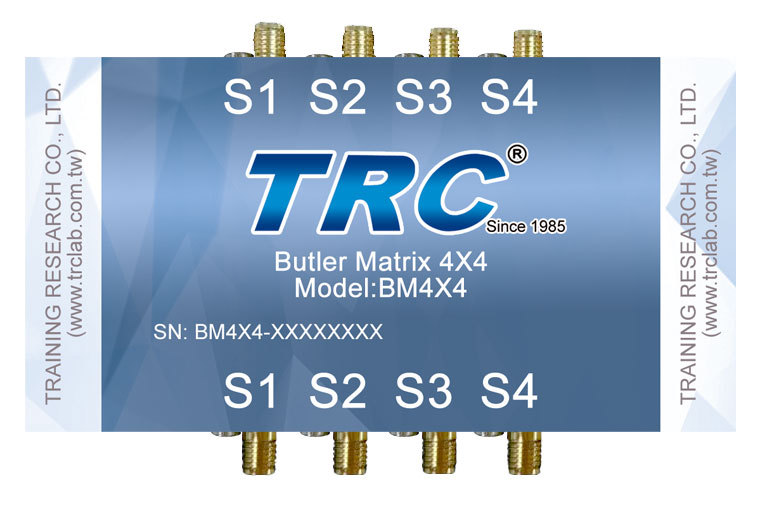

Dual Band 4x4 Butler Matrix 2 to 6 GHz





Model

BM4X4 (2-6G)

Frequency range

2.4-2.5 GHz, 4.8-6.0 GHz

Dimensions

94.1(L)X 47.3(W)X24(H) mm

Weight

150g

Impedance

50Ω nominal

RF Connectors

SMA Female *8

RF Input Power

5 Watt Maximum

VSWR

1.2:1 Typical

1.6:1 Maximum

Insertion Loss

2.4G : 10dB ; 5G : 14dB

Isolation

30 dB Typical

25 dB Minimum

Operating Temperature

-20°C to 70°C





Dual Band 8x8 Butler Matrix Wi-Fi 6E






Model

BM8X8-WIFI6E

Frequency range

2.4GHz~7.125 GHz

Dimensions

130.80(L)x84.28(W)x17.13(H)mm

Weight

400g

Impedance

50Ω nominal

RF Connectors

SMA Female

RF Input Power

2 Watt Maximum

VSWR

1.2:1 Typical

1.6:1 Maximum

Insertion Loss

2.4G-14dB  5G-18dB

Isolation

15.0 dB Typical

11.0dB Minimum

Operating Temperature

-20°C to 70°C

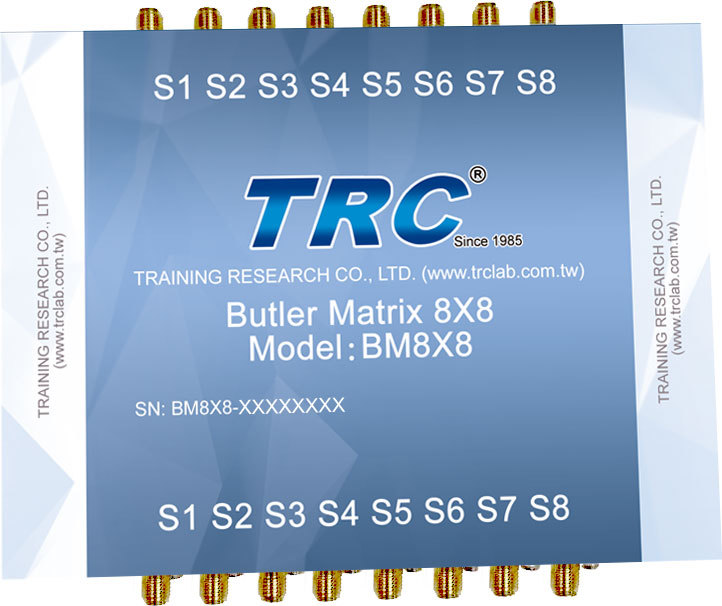

Dual Band 8x8 Butler Matrix 2 to 6 GHz






Model

BM8X8 (2-6G)

Frequency range

2.4-2.5 GHz, 4.8-6.0 GHz

Dimensions

218.8(L)x165(W)x95(H)mm

Weight

2600g

Impedance

50Ω nominal

RF Connectors

SMA Female*16

RF Input Power

2 Watt Maximum

VSWR

1.2:1 Typical

1.6:1 Maximum

Insertion Loss

2.4G-14dB  5G-18dB

Isolation

30 dB Typical

19 dB Minimum

Operating Temperature

-20°C to 70°C


  • 每一件出貨皆有出廠前測試
  • 細心包裝
  • 優良的售後服務
