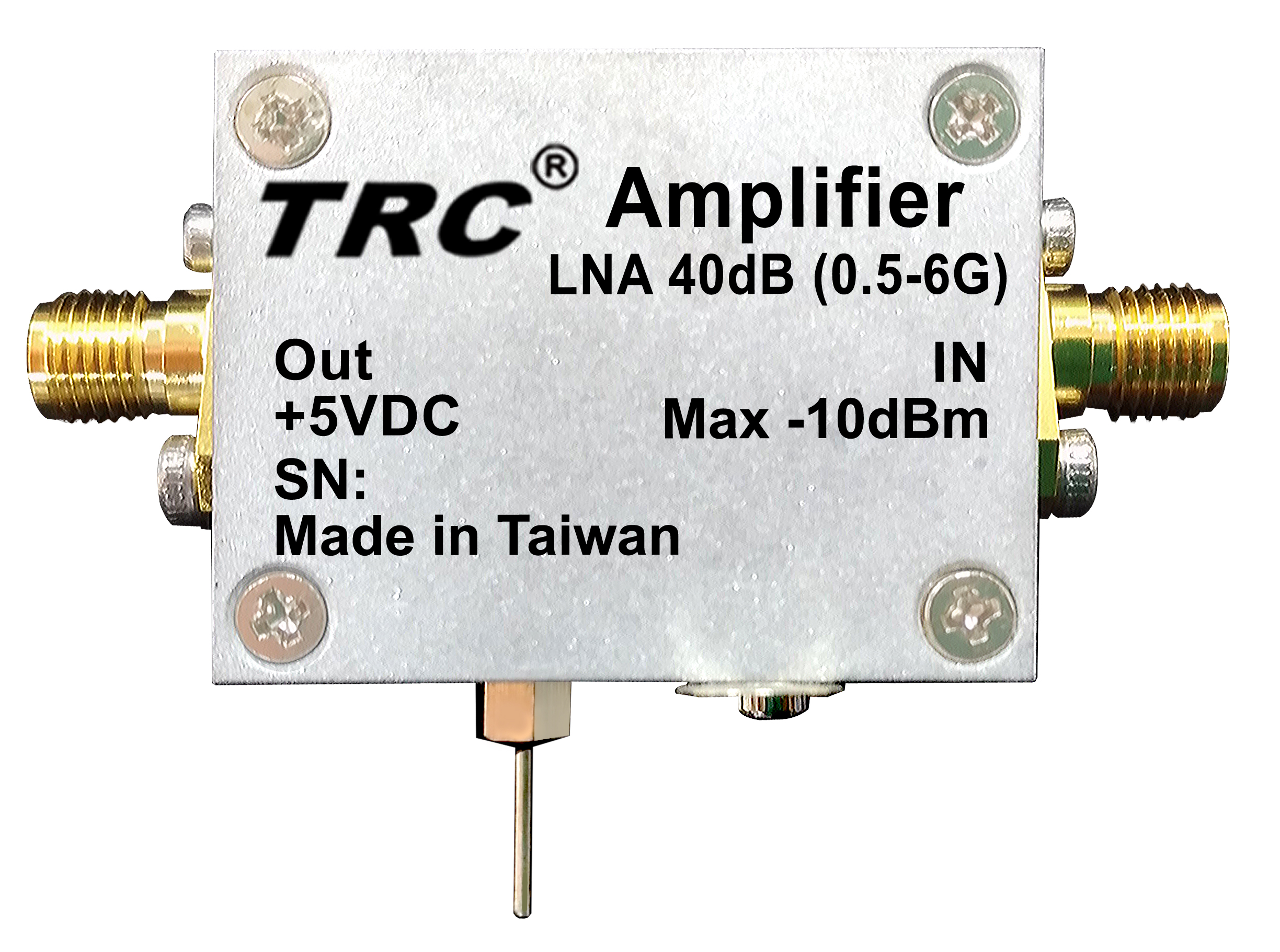

高增益低雜訊放大器
Model
LNA 40dB (0.5-6G)
Frequency
0.5 - 6.0GHz
Gain
40dB
Dimensions
33.3 x 25.6 x 13.7 mm
Weight
30g
Impedance
50Ω nominal
Input Power
Maximum -10dBm
Output Power
+5VDC
DC Current
120mA
To provide the ideal measurement environment for WIFI/ EMI Debug
Storage Temperature
-40°C to 105°C
Operating Temperature
-65°C to 150°C

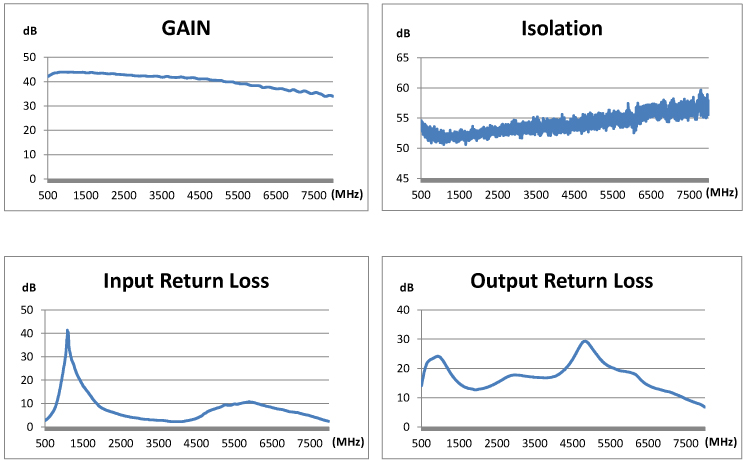

  Test Result

  Data Sheet
Frequency
(MHz)
Gain
(dB)
Noise
Figure
(dB)
Isolation
(dB)
1dB Comp.
Output
(dBm)
IP-3
Output
(dBm)
Return Loss
IN
(dB)
OUT
(dB)
500
42.12
1.63
53.80
16.57
10.05
3.00
14.04
1000
43.90
1.32
50.91
19.54
10.00
26.21
23.08
1500
43.67
1.43
51.88
19.98
13.26
17.75
14.91
1800
43.46
1.44
51.91
19.99
11.90
11.13
13.06
2000
43.38
1.42
51.71
19.47
10.55
8.10
12.85
2400
42.96
1.42
52.96
19.72
11.76
5.67
14.44
3000
42.43
1.51
53.28
18.54
8.88
3.61
17.78
3500
41.84
1.51
53.85
17.51
9.51
2.84
17.01
4000
41.90
1.53
53.36
17.73
9.15
2.30
17.22
4500
41.07
1.56
55.06
18.29
9.50
3.67
23.10
5000
40.54
1.51
53.99
18.80
8.34
7.80
27.20
5500
39.26
1.57
55.21
18.96
9.62
9.80
20.52
6000
38.32
1.59
53.52
19.34
8.75
10.47
18.72
