電纜耦合鉗表面轉移阻抗測試工具

測試功能：轉移阻抗測試，測量歐姆值(dBΩ/m)，不須搭配軟體只需搭配儀器即可測試。

可測試長度範圍0.3公尺至0.5公尺

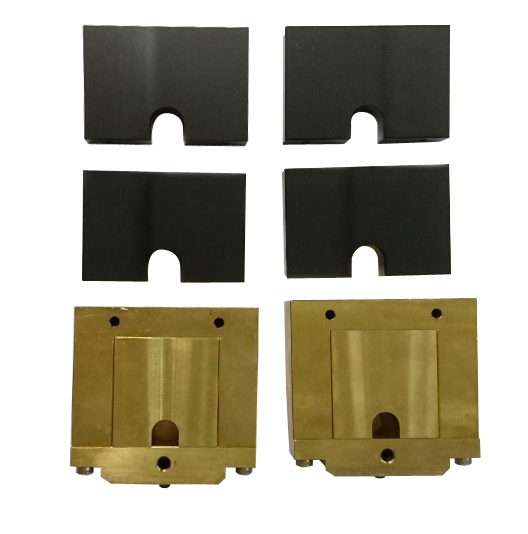

待測物範圍(二擇一)

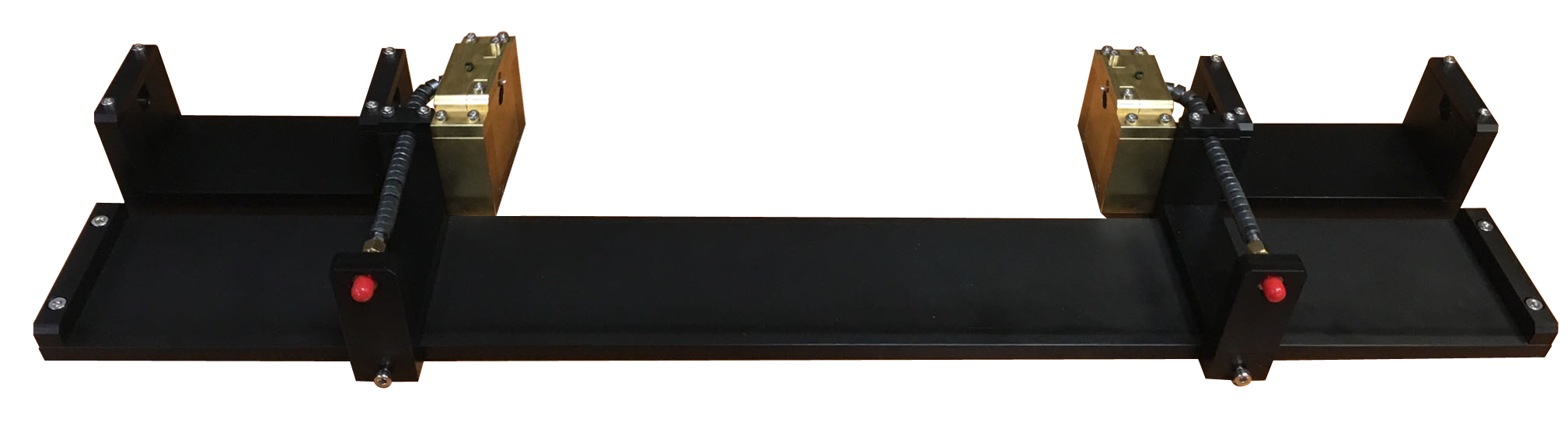

(1) 11mm(diameter) N型電纜

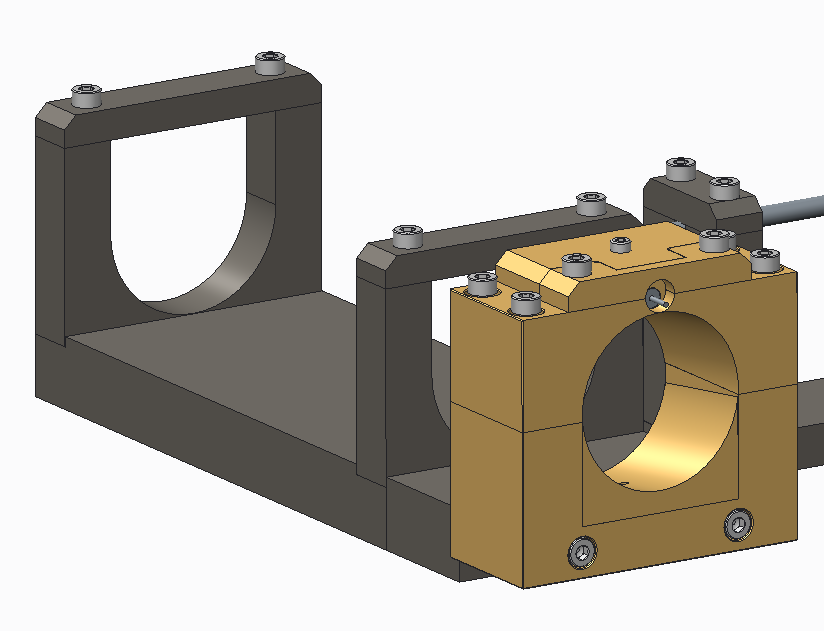

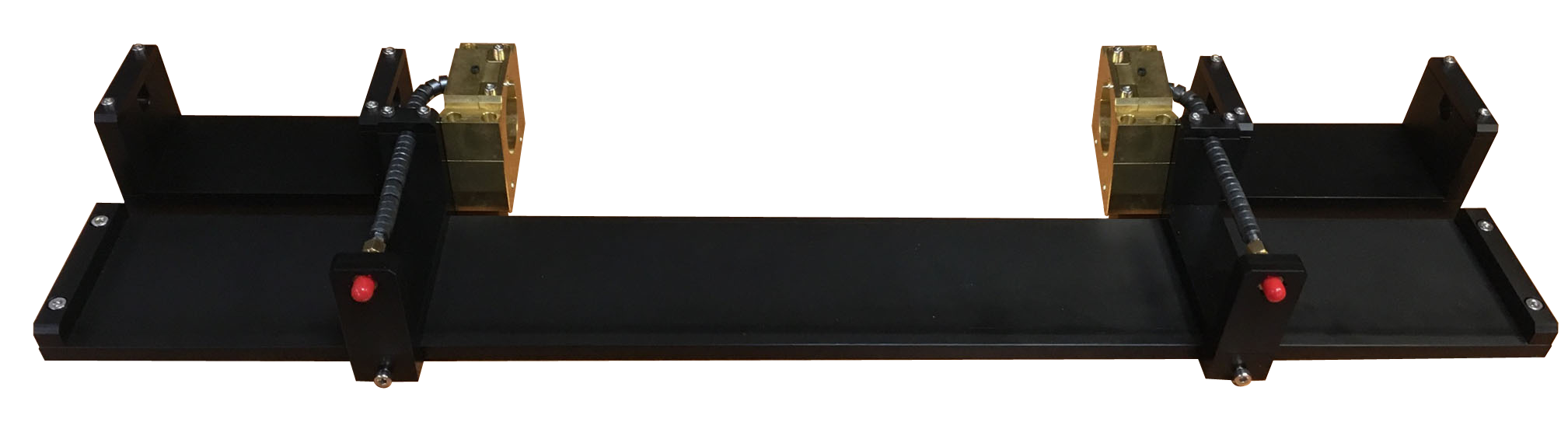

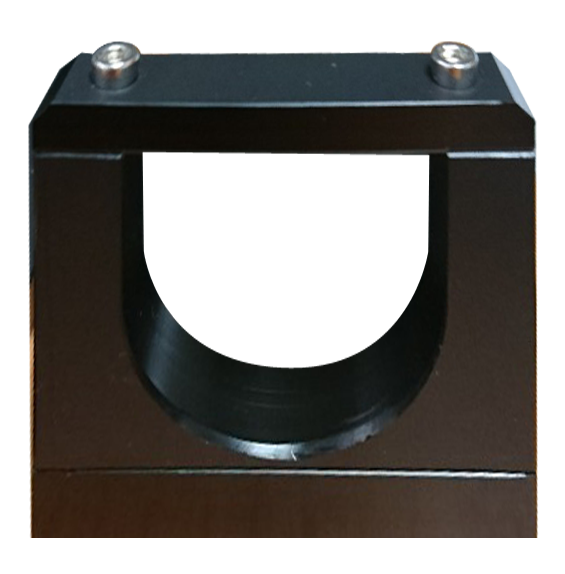

(2) 36mm(diameter) 基地台專用電纜

 規格尺寸：

(1) 620mm*165mm*66.5mm(0.3m test setting)

(2) 820mm*165mm*66.5mm(0.5m test setting)

規格重量：2.35KG

連接頭: 50歐姆, SMA Female

營運溫度範圍: 負30度至正70度

測試方式:

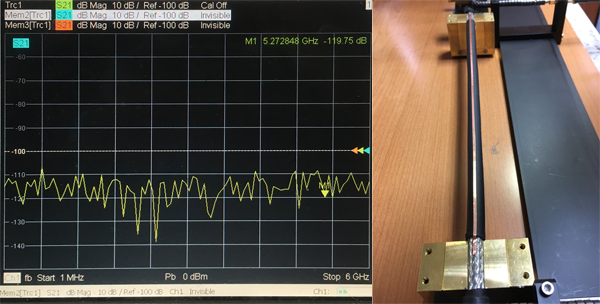

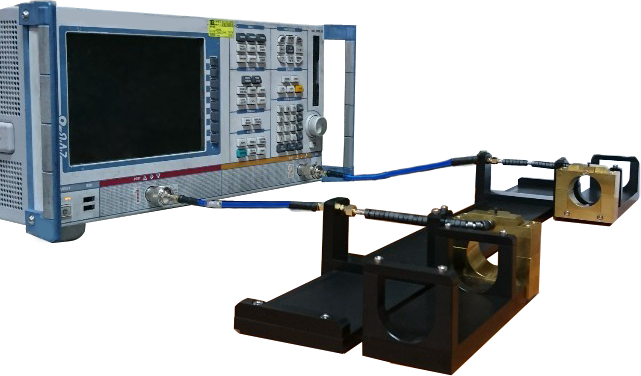

1.      當待測物50歐姆時可用網路分析儀可直接連接測試。

2.      當待測物非50歐姆，阻抗不匹配時，或需測量待測物的電壓、電阻時候，需搭配以下：

(1)信號發生器:

具有與CUT的(准)同軸系統相同的特性阻抗， 或帶有阻抗適配器，如轉移阻抗較低，必要時應使用功率放大器進行補償。

(2)接收機: 因具有經校準的步進衰減器。如轉移阻抗較低，應使用低雜訊放大器進行補償。
