現今的筆記型電腦產品訴求為輕與薄，故超薄筆記型電腦 (Ultrabook) 隨之流行。也因為筆電做得太輕太薄，尤其是螢幕之部份也做得超薄，導致只有在超薄筆電之鍵盤的某一部份可以放入更多的零件模組。此外，不管是新一代的超薄筆電之無線網路或是USB隨身碟之資料傳輸，主要的訴求不外乎快、狠、準。
然而，筆記型電腦一這樣發展，隨之產生了二十一世紀以來超薄筆電的致命危機，那就是諸多模組如USB 3.0、HDMI、以及Display Port等等之類的，會導致無線網路之傳輸與接收感度惡化，甚至斷線等等之類的情形。
圖一為現今超薄筆電之Wireless LAN 之天線所在，可看得出來現今新一代之USB資料傳輸速度比以前更快，且此資料傳輸接頭與Wireless LAN天線做得更接近。可想而知，如果USB 3.0裝置接上去的話，勢必引起無線網路之接收感度惡化。

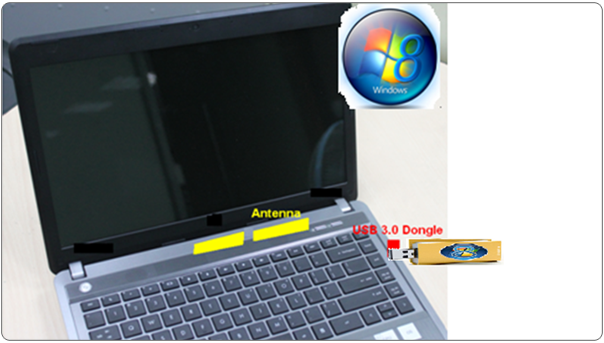

圖一 超薄筆電之天線與USB 3.0接口之相對為置
為了佐證此現象，TRC 碩訊科技研發了諸多產品如SNA (System Noise Analyzer)、NFS (Noise Floor Measurement System)、PNS (Platform Noise Scanner) 等等，以及為客戶設計與規劃了諸多相關測試實驗。此外，另提供333、733、與843等等諸多的Chamber提供客戶最好的OTA產品測試。更進一步地，為了協助客戶解決各式模組，尤其是USB 3.0，造成的無線網路接收感度惡化問題，碩訊科技近期又研發了如下頁圖二之微波功率吸收鉗(Microwave Power Clamp)，此裝置只需接上SNA進行資料解析，無需插電，即可精準地量測出模組之雜訊輻射量。以上這些，都可用以協助與引導客戶解決雜訊干擾之問題，藉此協助客戶之產品最佳化，以提升客戶電子產品之競爭力。
(a)

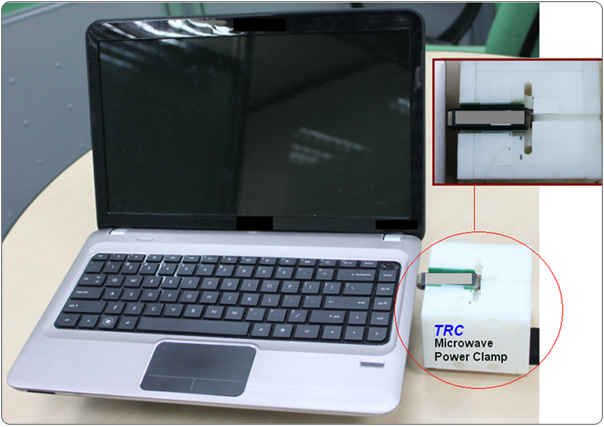

(b) 圖二 用微波功率吸收鉗 (Microwave Power Clamp) 量：(a) USB隨身碟所產生之雜訊和 (b) USB Cable所產生之雜訊

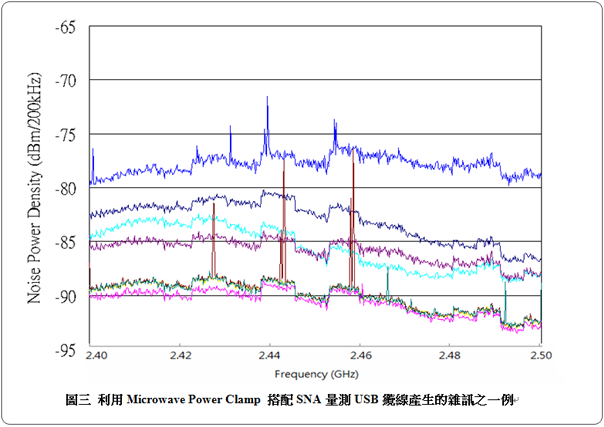

圖三 利用Microwave Power Clamp 搭配SNA量測USB纜線產生的雜訊之一例
圖三為超薄筆電搭配不同的USB纜線與裝置(利用優良、好、與設計較差、更差的線，搭配不同裝置。以不同顏色之曲線表不同組合)，利用Microwave Power Clamp量測USB模組雜訊之一例。各種機台與Chamber的詳細之量測環境與數據，請詳見碩訊科技網站及其技術文件。碩訊科技之各種測試機台量測數據均符合雜訊干擾之物理現象。圖四與圖五分別為A公司與B公司之USB 3.0接頭在PNS 機台之量測結果，且從資料顯示出，USB 3.0 確實輻射出足以干擾整個Wireless LAN無線網路之雜訊。由於各家接頭結構上設計不同，故問題點亦會有所差異。詳細情形同樣在碩訊科技之相關技術文件有更精闢的探討。

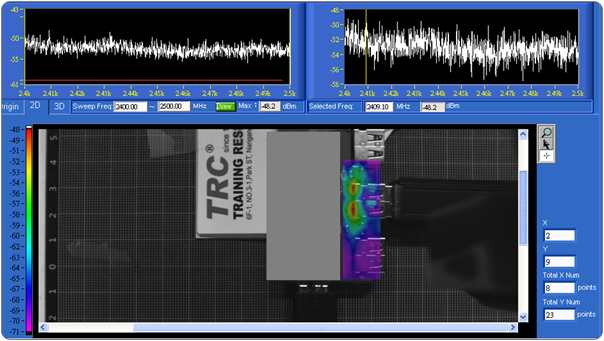

圖四 A公司之USB 3.0接頭雜訊輻射情形

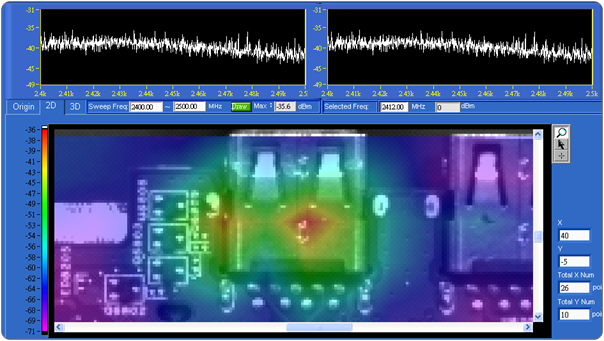

圖五 B公司之USB 3.0接頭雜訊輻射情形
圖六為利用333 Chamber對於超薄筆電無線網路傳輸效能之OTA測試與分析。由此圖可更加證實，在USB隨身碟插入瞬間，整個無線網路之接收感度惡化嚴重。因此，對照圖四與圖五來看，USB 3.0雜訊確實會造成無線網路之接收感度惡化。

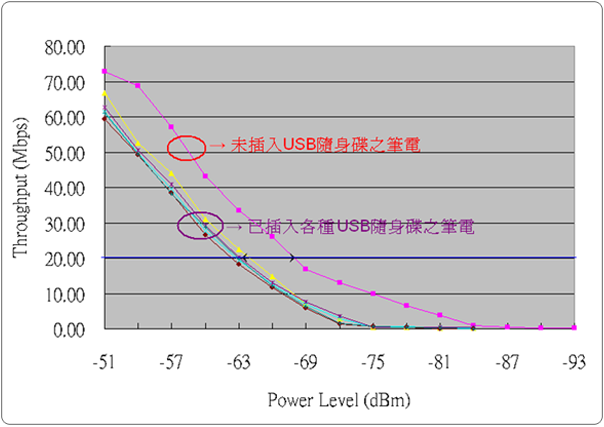

圖六 藉由333 Chamber 之OTA測試量化分析超薄筆電之USB 3.0 裝置導致無線網路之傳輸效能或接收感度惡化之情形
由圖四、圖五與圖六可知，解決USB 3.0接頭設計問題為現代電子產品研發之首要緊急任務。更重要的是，由於微軟近期研發出劃時代之Windows To Go技術，也會應用到USB 3.0之高速傳輸模組。故如果此問題無法解決，以後每次使用Windows 8，就會導致無線網路無法運作。更甚者，將會阻礙電腦作業系統之發展，可謂世紀大災難。
有鑑於此，TRC研發了Microwave Power Clamp。此設備可用來更快速且精準地抓出各家產品之雜訊輻射問題所在(如圖四與圖五)，詳細情形請參見碩訊科技網站及其技術文件。
此外，除了USB 3.0、HDMI、與Display Port之外，許多模組如最近超夯的平板電腦之觸控面板，也會造成不只Wireless LAN無線網路，還有3G無線廣域網路之接收感度惡化的情形，因此這種劃時代之電子產品危機不可輕忽。
如欲參考更多相關之詳細資訊，請聯絡碩訊科技業務部門。
<其它廠商實例>

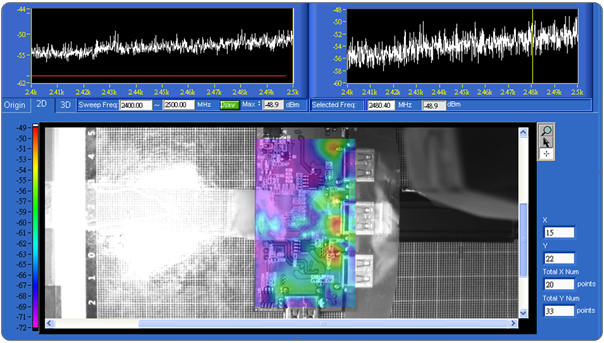

圖七 C公司之USB 3.0 HUB背面PCB雜訊掃描，可馬上得知電容接角與USB微帶線pin腳等之不連續部份雜訊問題很大

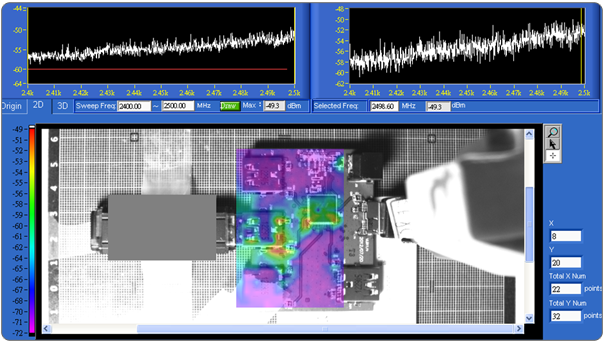

圖八 C公司藉由分析出問題且更改完電路之後，再做一次雜訊分析，之後可得知目前就幾乎剩下pin腳的雜訊部份(雖然USB Control IC與Connector上還有一些雜訊分布)，且此圖表示這些雜訊也不太會擴散或影響到其它接頭(板子正面)

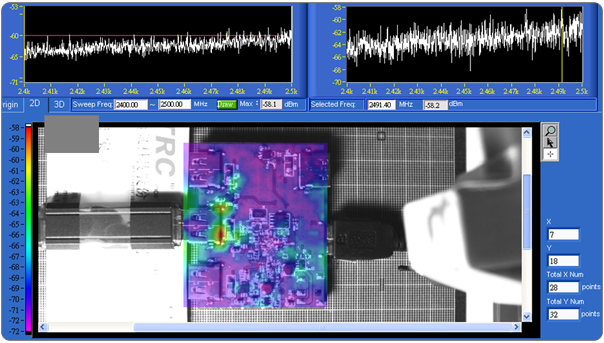

圖九 C公司藉由分析出問題且更改完電路之後，再做一次雜訊分析，之後可得知目前就只剩下pin腳的雜訊部份，且此圖表示這些雜訊也不太會擴散或影響到其它接頭(板子背面)
